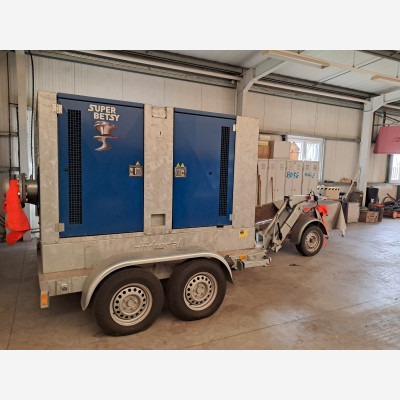

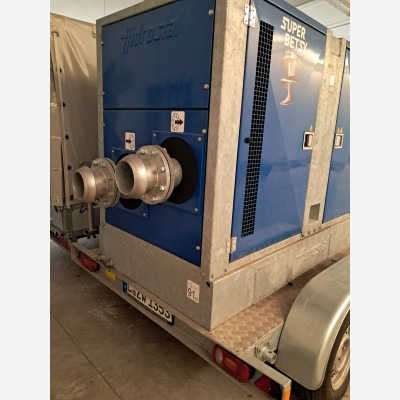

- A. Mobile Umpumpanlage
SuperBETSY S150EH-D-GG-1R-40-D Serien-Nr. MP-50336
Dieselmotorpumpe in Schallschutzgehäuse für Wasser, Schmutzwasser, komm. Abwasser, Schlammwasser
TECHNISCHE DATEN:

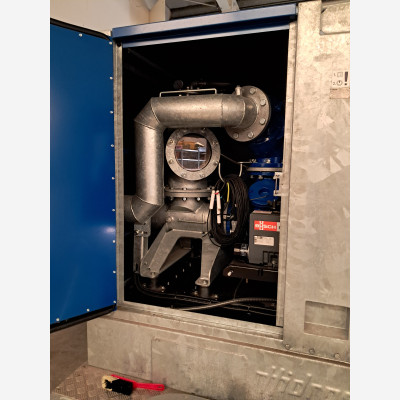

- PUMPE
Hersteller: HIDROSTAL
Q-H-Diagramm siehe Kennlinie
Fördermenge nominal: 85,61/s (308 m3/h) bei 1.500 U/min
Förderhöhe: ca. 28m bei 1.500 U/min
Fördermenge maximal 108 I/s (390m3/h) bei 1.900 U/min
Förderhöhe maximal 44mWs bei 1.900 U/min
Eingesetzter Pumpentyp:
Hidrostal- Schraubenzentrifugalradpumpe El 25-HO1R+EFM1W-MQFFT
Nominaldrehzahl: 1.500 U/minMaximaldrehzahl: 1.900 U/min

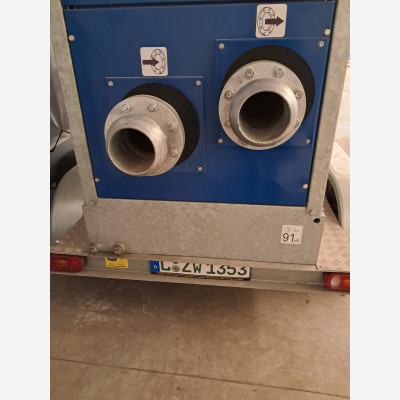

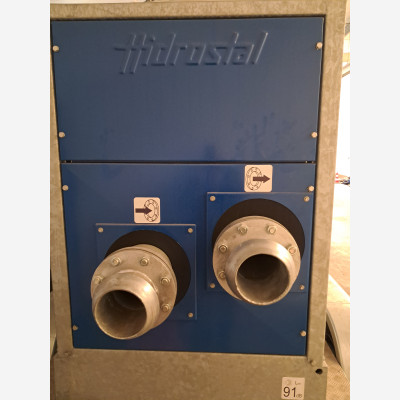

Saugstutzen: DN 150, DIN-Flansch
Druckstutzen: DN 150, DIN-Flansch
Kugeldurchgang: e 100 mm
Pumpenwerkstoffe, Mat1R, Standardausführung:
Gehäuse: GG 25
Laufrad: GGG 60
Saugkonus: GG 25
0-Ringe: Perbunan
Wellenabdichtung: Doppelgleitringdichtung produktseitig SiC/SIC, ölgekühlt
2. VAKUUMSYSTEM
Typ: Ölgeschmierte Pumpe 40 m3/h
Druckkammer: Standard elektronisches System,
Rückflussverhinderer: Kugelrückschlagventil

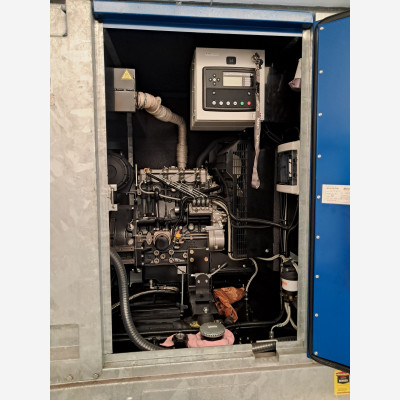

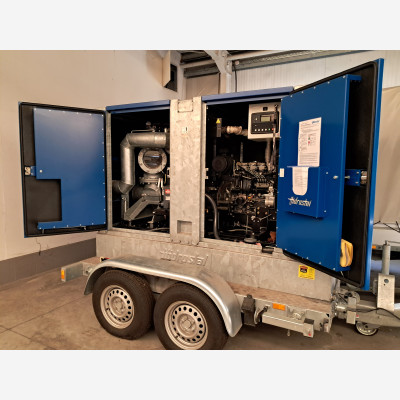

- ANTRIEB DIESELMOTOR
Batteriespannung/Anlasser: 12 Volt
Wellenkuplung: flexible Schwungradkupplung
Motorhersteller: Perkins
Motortyp: 4040-22
Motorleistung nominal: 18 kW bei 1.500 Upm
Motorleistung maximal: 26 kW bei 1.900 Upm
Lichtmaschine: 12V, Leuchtanzeige
Öldruck: Leuchtanzeige bei Störung
Temperatur: Leuchtanzeige bei Störung
Automatische Motorabschaltung: bei geringem Ölstand, bei hoher
Temperatur
Diesel- Tankgröße: 500 I (167 h Dauerbetrieb bei Nominaldrehzahl)
Kraftstoffverbrauch: ca. 3 Liter bei Nominaldrehzahl
Überlauftank: unter dem Diesel- Tank eingebaut
Schalldruckpegel: 66dB(A) aus 7 m Distanz für das Gesamtaggregat bei
Maximaldrehzahl
Abgasnorm: EURO Stufe IIIA (f. Maschinen 19 bis 37kW)
- ANLAGENMANAGEMENT
Start/ Stopsystem: manuell oder automatisch über Niveau
DSE-Steuerungsmodul mit LCD-Display
- GEWICHTE, DIMENSIONEN
Maße: L X X H: 2.586 x 1.140 x 1.808 mm
Gewicht: ca. 2.250 kg mit Kraftstoff 100%
Material des Zentralgehäuses: Stahl 2...3 mm, Korrosionsschutzsystem,
feuerverzinkt, Türen und Deckel Deckanstrich RAL 5010, enzianblau.

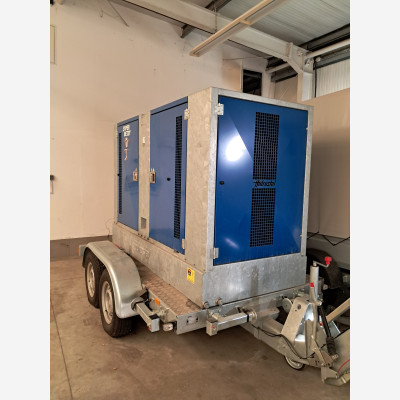

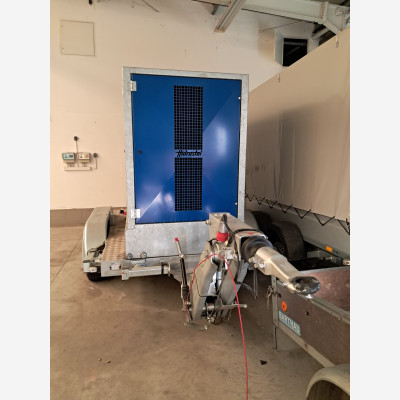

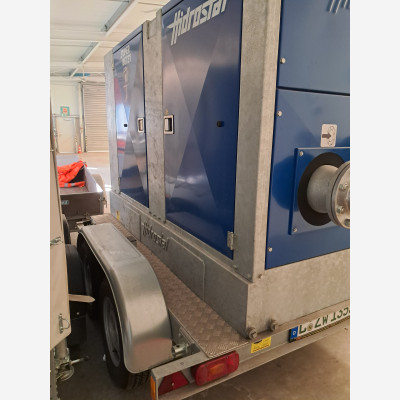

B. Tandem-Tieflader-Anhänger
zul. Gesamtgewicht: 2.700 kg, inkl. TÜV, Doku
Fahrgestell zur Aufnahme einer mobilen Umpumpanlage
Technische Daten:
Nutzlast: 2.300 kg
Rahmen aus Profilstahl: L x B = 2.500 x 1.000 mm
Höhe Tragrahmen: ca. 500 mm
Bereifung: 4-fach, 195/65 R 15, außen liegend
Tandem-Tieflader-Anhänger JHT 2731/35
inkl. TÜV, Doku
Fahrgestell zur Aufnahme einer mobilen Umpumpanlage
Massiver geschweißter feuerverzinkter Kastenanhängerrahmen-Tieflader Tandemachser,
Maße ca. 2,7 x 1,30 m,
3500 kg zul. ges. Gewicht,
Nutzlast ca. 2590 kg, auflaufgebremste Achsen mit Rückmatik,
höhenverstellbare Auflaufeinrichtung ( mit DIN-Öse)
- Geschweißte feuerverzinkte Stahlkonstruktion, durchgezogener
Beleuchtungsträger mit integrierter Beleuchtung 24 V und 7-pol. Stecker,
Automatikstützrad an Auflaufeinrichtung,
Laschen 100 mm hoch für die Pumpe,
-14"- Bereifung,
- 4 Aufnahmen für schwenkbare Teleskopkurbelstützen in den Ecken,
- Rahmen links und rechts neben der Pumpe mit Siebdruck oder Blech geschlossen,
- 2 Vorlegekeile,
- Stahlblechkotflügel,
Zulassungsbescheinigung Teil II,
TÜV - Abnahme,
- C. Zubehör

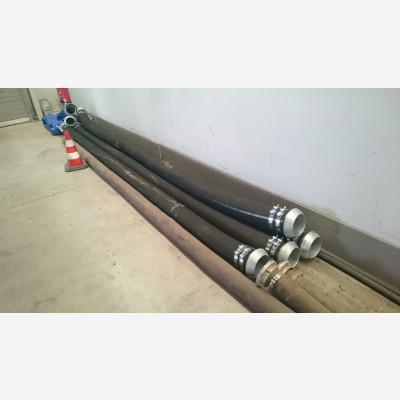

15m Schlauch Saugseite der Pumpe:
Gummispiral- Saugschlauch,
Schnellkupplung, NW 150mm, L=5,0 m
Einsatzbereich: Abwasser und Gülle
Temperaturbereich: -30°C bis +80°C
Abmessung: 0152 x lOmm
Vakuum: 9 mWs
Betriebsdruck: max. 3 bar
Material: Gummi mit Gewebeeinlagen,
abriebfeste Seele, verdeckt liegende
Stahldrahtspirale, innen glatt.
Kupplungen: System Perrot
je Schlauchstück bestehend aus:
- V-Teil mit Tülle, Stahl feuerverzinkt
- M-Tell mit Tülle, Stahl feuerverzinkt
- Gelenkbolzenschellen, Stahl feuerverzinkt.
Gesamtlänge 3 x 5,0m.
40m Ablaufschlauch Druckseite der Pumpe:
Ablauf- Druckschlauch
beidseitig Perrotkupplung, NW 150mm, L=5,0 m
Einsatzbereich: Abwasser und Gülle
Temperaturbereich: -30°C bis +80°C
Abmessung: 0152 x lOmm
Betriebsdruck: max. 3 bar
Material: Gummi mit Gewebeeinlagen,
abriebfeste Seele, verdeckt liegende
Stahldrahtspirale, innen glatt.
Kupplungen: System Perrot
je Schlauchstück bestehend aus:
- V-Teil mit Tülle, Stahl feuerverzinkt
- M-Teil mit Tülle, Stahl feuerverzinkt
- Gelenkbolzenschellen, Stahl feuerverzinkt.
Gesamtlänge 1 x 5,0m.

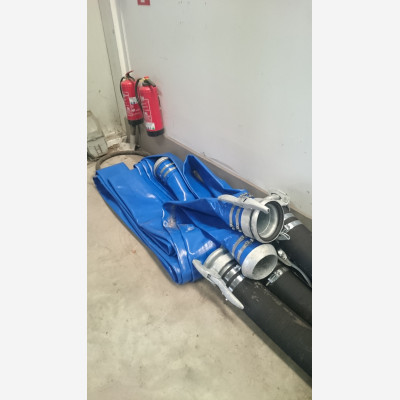

Blueflat-Druckschlauch, aufrollbar 2 Stck.
Perrotkupplung, NW 150mm, L=20,0 m
Einsatzbereich: Abwasser und Gülle
Temperaturbereich: -30°C bis +80°C
Abmessung: 0152 x 10mm
Material: PVC "Blueflat"
Kupplungen: System Perrot
je Schlauchstück bestehend aus:
- V-Teil mit Tülle, Stahl feuerverzinkt
M-Teil mit Tülle, Stahl feuerverzinkt
- Gelenkbolzenschellen, Stahl feuerverzinkt.
Gesamtlänge 2 x 20,0m
Letzte Wartung 16.08.2023
Betriebsstunden: 6
Das Gerät wurde nicht benutzt. Es diente als Vorsorge für den Katastrophenfall. Dieser trat nicht ein, daher kam die Pumpe nicht zum Einsatz. Sie wurde lediglich 1 mal jährlich auf Funktionstüchtigkeit geprüft.
Der Verkauf erfolgt auf Grund von Neuanschaffungen und damit der Nichtkompatibilität mit unseren Zugfahrzeugen.
